Jaki kolor ma kabel plusowy w samochodzie?

Kabel plusowy w samochodzie najczęściej ma kolor czerwony, lecz nie jest to zasada absolutna i zdarzają się wyjątki. Bezpieczniej zawsze potwierdzić biegunowość miernikiem i dokumentacją instalacji zamiast polegać wyłącznie na kolorze izolacji [1][2][3][4][5].

Jaki kolor ma kabel plusowy w samochodzie?

W instalacjach niskonapięciowych DC, do których należy elektryka samochodowa, czerwony kolor bardzo często oznacza biegun dodatni. W praktyce oznacza to, że kolor kabla plusowego to zwykle czerwony, zwłaszcza w okolicach akumulatora i przy przewodach zasilających urządzenia pokładowe [2][3][4][5].

Jednocześnie producenci aut i osprzętu stosują różne schematy kolorystyczne, dlatego czerwony nie zawsze jest plusem, a czarny lub brązowy nie zawsze oznaczają minus lub masę. Brak jednego uniwersalnego standardu w całym pojeździe wymusza weryfikację koloru przez pomiar lub schemat instalacji [1][3][4].

Najczęściej spotykany układ to czerwony jako plus i czarny jako minus, przy czym w wielu samochodach minus bywa także brązowy. Zdarza się również, że w systemach niskonapięciowych potencjał ujemny bywa oznaczony nie tylko czarnym, lecz również niebieskim kolorem, co dodatkowo pokazuje, że kolor to wskazówka, a nie dowód [1][3][6][4][5].

Dlaczego czerwony najczęściej oznacza plus?

Oznaczanie bieguna dodatniego kolorem czerwonym ułatwia szybkie rozpoznanie polaryzacji i ogranicza ryzyko pomyłki przy pracach serwisowych. Zwyczaj ten jest utrwalony w instalacjach niskonapięciowych i często przenoszony na wiązki samochodowe, zwłaszcza w rejonach zasilania i akumulatora [2][3][5].

W praktyce samochód zawiera wiele rodzajów przewodów: zasilające, masowe, sterujące i sygnałowe. Z tego powodu kolor przewodu może odnosić się do funkcji obwodu, a nie do samej biegunowości, co prowadzi do licznych odstępstw od prostej zasady czerwony to plus [1][7][8].

Czy można ufać wyłącznie kolorom przewodów?

Nie. W samochodach nie obowiązuje jeden uniwersalny standard kolorów dla całej instalacji. Różnice występują między zasilaniem, oświetleniem, audio i elektroniką pokładową, a także między producentami i rocznikami. Dlatego kolor traktuj jako wskazówkę, a ostateczne potwierdzenie uzyskaj przez pomiar i dokumentację [1][7][8][3].

Najpewniejszą metodą jest sprawdzenie miernikiem oraz zweryfikowanie oznaczeń na wiązce i w schemacie instalacji. Najpierw jednoznacznie identyfikuj biegunowość i dopiero potem wykonuj połączenie, aby uniknąć uszkodzeń osprzętu [2][3][4].

Gdzie w samochodzie najłatwiej rozpoznać biegun dodatni?

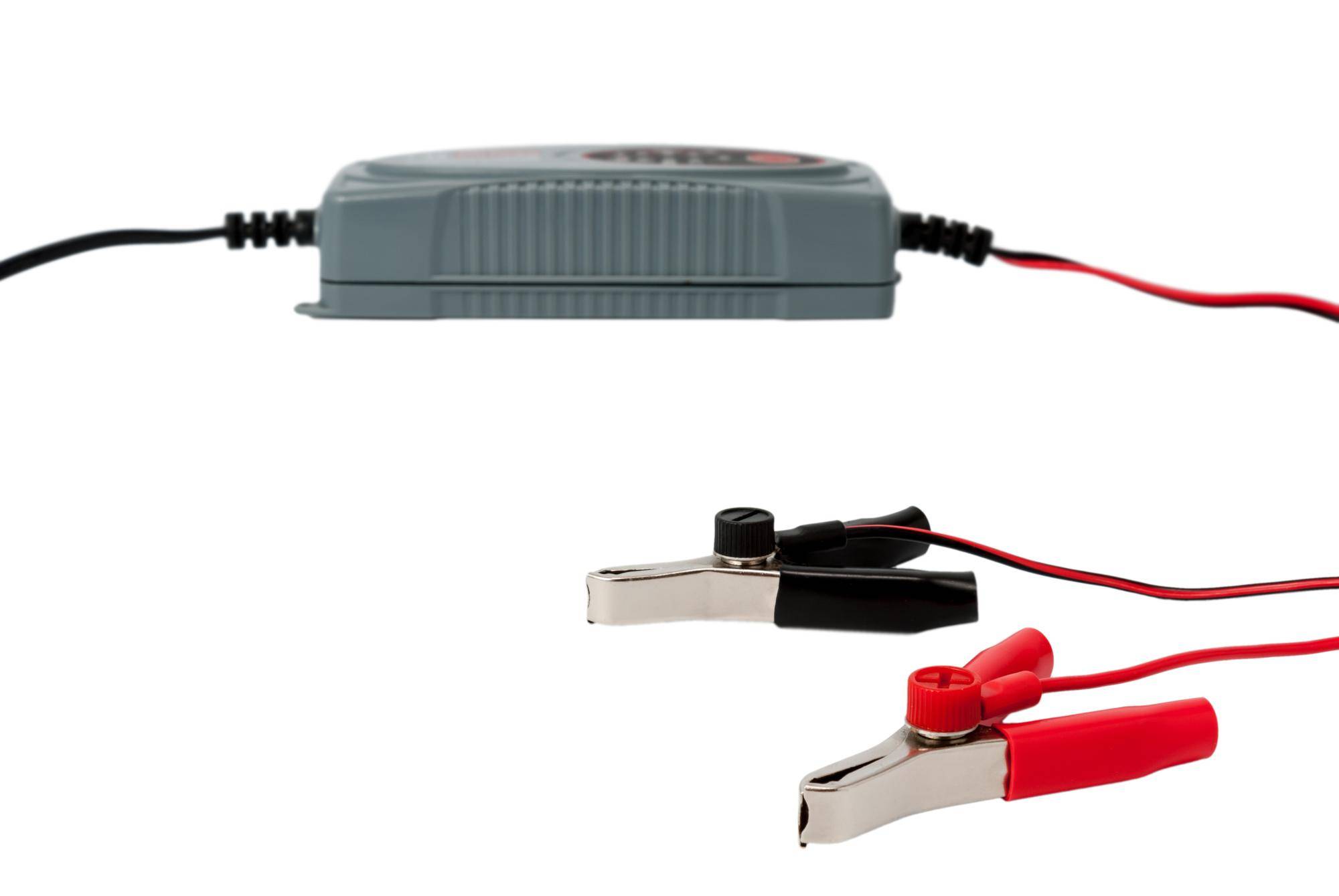

Przy akumulatorze. Zacisk dodatni jest zwykle powiązany z czerwonym przewodem, a zacisk ujemny z czarnym przewodem lub z masą nadwozia. To miejsce, w którym konwencja koloru plusa występuje najczęściej i jest najbardziej czytelna wizualnie [4][5].

Masa pojazdu stanowi punkt odniesienia dla przewodu ujemnego, dlatego wiele połączeń minusowych kończy się na elementach konstrukcyjnych karoserii. Mimo częstej zgodności kolorów w tym obszarze, przed podłączeniem zawsze potwierdź polaryzację pomiarem [3][4].

Co oznaczają kolory w car-audio?

W instalacjach car-audio często przyjmuje się następujące przypisania: czerwony jako stały plus B+, żółty jako plus po zapłonie ACC, czarny jako masa GND, a niebieski jako przewód sterowania anteną lub wzmacniaczem. Dla przewodów głośnikowych spotykane są konkretne pary kolorów opisujące kanały, przy czym producenci stosują własne schematy i nie należy zakładać, że sam kolor zawsze oznacza plus lub minus przewodu głośnikowego [9][8].

Jednocześnie w innych materiałach wskazano, że czerwony i żółty zwykle odnoszą się do +12 V, a żółty bywa opisywany jako BAT+ czyli stały plus z akumulatora. Zestawienie tych informacji potwierdza, że konwencje bywają różne i wymagają weryfikacji w danym pojeździe [7][8].

Jak rozszyfrować kolor przewodu w złożonej wiązce?

Stosuj kolejność działań, która minimalizuje ryzyko pomyłki i uszkodzeń:

• Odczytaj kolor oraz ewentualne opisy i oznaczenia na wiązce lub złączach [2][3][4].
• Sprawdź schemat instalacji producenta dla konkretnego modelu i rocznika [2][3][4].
• Zidentyfikuj punkty masowe nadwozia oraz ciągłość połączenia masy z przewodem ujemnym [3][4].
• Wykonaj pomiar napięcia miernikiem, potwierdzając biegunowość i funkcję przewodu przed podłączeniem osprzętu [2][3][4].

W wiązkach możesz spotkać szeroką paletę barw używanych w różnych obwodach, w tym czerwony, czarny, żółty, zielony, niebieski, brązowy, biały, szary, pomarańczowy i różowy, co potwierdza brak jednego wzorca kolorystyki dla całego auta [1][7].

Kiedy kolor przewodu może wprowadzać w błąd?

Gdy odnosi się do funkcji obwodu innej niż zasilanie, na przykład sygnału lub sterowania, albo gdy producent zastosował własną konwencję barw. Pomyłki zdarzają się także po modyfikacjach instalacji w przeszłości. Dodatkowo w niskonapięciowych systemach ujemny potencjał bywa oznaczany czarnym lub niebieskim, co może kolidować z przyjętymi skojarzeniami [1][7][8][6].

Im bardziej złożona instalacja, tym większe ryzyko błędnego odczytania roli przewodu na podstawie samej barwy. Dlatego kluczowe jest potwierdzanie informacji pomiarem i schematem, a czerwony traktuj jako częsty, lecz nie nieomylny wyznacznik bieguna dodatniego [2][3][4].

Podsumowanie

Plusowy przewód w samochodzie zwykle ma kolor czerwony, a przewód ujemny najczęściej jest czarny lub brązowy. Nie istnieje jednak jeden uniwersalny standard barw dla całego pojazdu, dlatego kabel plusowy należy identyfikować przez schemat i pomiar, a kolor traktować jako użyteczną wskazówkę, nie jako pewnik [1][2][3][6][4][5].
