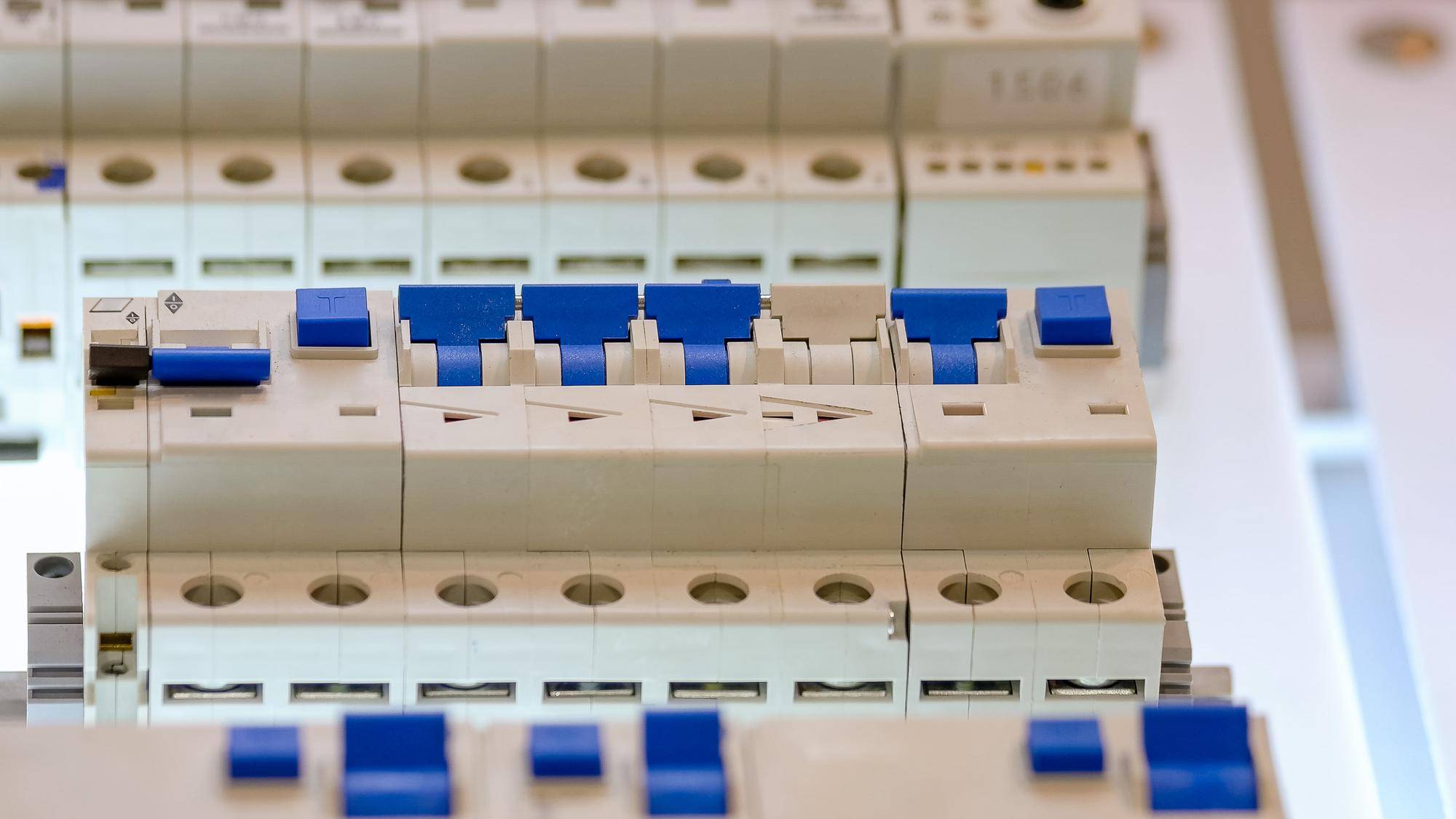

Jak podłączyć skrzynkę bezpieczników w domu?

Aby podłączyć skrzynkę bezpieczników w domu bezpiecznie i zgodnie z dobrą praktyką, najpierw należy całkowicie odłączyć zasilanie główne i potwierdzić brak napięcia, a następnie uporządkować montaż: rozłącznik główny, ogranicznik przepięć, wyłączniki różnicowoprądowe i nadprądowe, z rozdzieleniem przewodów L, N i PE na dedykowane tory oraz z czytelnym opisem każdego obwodu [1][2][3][4][5]. Rozdzielnica powinna znaleźć się w suchym i łatwo dostępnym miejscu, a aparatura modułowa zwykle montowana jest na szynie DIN [1][4][6].

Czym jest skrzynka bezpieczników w domu?

Skrzynka bezpieczników w budownictwie mieszkaniowym to w praktyce rozdzielnica elektryczna, czyli centralny punkt instalacji, w którym zasilanie jest rozdzielane na poszczególne obwody i zabezpieczane aparatami ochronnymi [1][2][4]. Z rozdzielnicy energia trafia do obwodów oświetlenia, gniazd i innych odbiorników, a każdy z nich powinien mieć przypisane własne zabezpieczenie [1][2][4].

Gdzie zamontować rozdzielnicę w budynku?

Rozdzielnicę należy przewidzieć w miejscu suchym i łatwo dostępnym, co ułatwia eksploatację, konserwację oraz szybkie wyłączenie zasilania w razie potrzeby [1][4]. Obudowa powinna porządkować montaż i chronić osprzęt, a przepusty kablowe zapewniają bezpieczne wprowadzenie przewodów [2][4].

Jakie elementy składają się na domową rozdzielnicę?

Podstawowe komponenty obejmują: wyłącznik główny lub rozłącznik, ogranicznik przepięć SPD, wyłączniki różnicowoprądowe RCD, wyłączniki nadprądowe MCB, szynę DIN do mocowania modułów, szyny N i PE, przewody L, N, PE oraz obudowę z przepustami kablowymi [1][2][3][6]. Rozłącznik główny powinien znajdować się przed pozostałymi zabezpieczeniami w torze zasilania [3].

Jak działają MCB, RCD i SPD?

MCB chroni obwody przed przeciążeniem i zwarciem, a jego zadaniem jest szybkie odłączenie zasilania w razie nadmiernego prądu [3]. RCD wykrywa różnicę prądów między przewodem fazowym i neutralnym, co sygnalizuje możliwy prąd upływu i zagrożenie porażeniowe [3]. SPD ogranicza skutki przepięć, odprowadzając nadmiar energii do ziemi i chroniąc urządzenia oraz osprzęt w instalacji [3][5].

Jak zaplanować obwody i oznaczenia?

Obwody należy segmentować funkcjonalnie, przypisując każdemu dedykowane zabezpieczenie oraz czytelny opis w rozdzielnicy, co ułatwia identyfikację i serwis [2][3]. W poradniku montażowym wskazano, aby do jednego obwodu przypisywać maksymalnie 5 źródeł światła oraz najwyżej 5 gniazd, co sprzyja bezpieczeństwu i przejrzystości instalacji [4]. Aktualna praktyka zaleca powszechne stosowanie RCD dla ochrony dodatkowej oraz SPD dla ochrony przed przepięciami w dobrze zorganizowanej, segmentowanej rozdzielnicy [3][5].

Jak bezpiecznie przygotować się do montażu?

Podstawą jest całkowite odłączenie zasilania głównego i potwierdzenie braku napięcia przed dotknięciem jakichkolwiek przewodów [1][2][4]. Prace montażowe należy rozpocząć dopiero po skutecznym sprawdzeniu, że instalacja jest beznapięciowa, a następnie kontynuować montażem aparatury i dopiero później wykonać połączenia przewodów [1][2][4].

Jak przebiega standardowe podłączenie skrzynki bezpieczników?

Tor zasilania prowadzi się kolejno: wejście zasilania do rozłącznika głównego, następnie do SPD, dalej do RCD i dalej do MCB, z wyjściami do poszczególnych obwodów [3][5]. Przewód fazowy L zasila kolejne zabezpieczenia i obwody, a przewody neutralne N i ochronne PE rozdziela się na dedykowanych szynach i nie łączy ich ze sobą w rozdzielnicy głównej [1][3][4]. Logika połączeń obejmuje zachowanie przejrzystości trasy zasilania i właściwy podział torów, co zwiększa bezpieczeństwo i ułatwia diagnostykę [3][4].

Jak poprawnie prowadzić przewody L, N i PE?

Przewody należy prowadzić z zachowaniem wyraźnego rozdzielenia torów N i PE oraz uporządkowanego układu połączeń w rozdzielnicy [1][3][4]. Przyjęta kolorystyka to brązowy lub czarny dla L, niebieski dla N oraz żółtozielony dla PE, co minimalizuje ryzyko pomyłek podczas montażu i serwisu [1]. Szyny N i PE muszą być poprawnie zamocowane i izolowane od innych elementów, a przewody neutralne i ochronne powinny trafiać odpowiednio na swoje listwy zaciskowe [3][4].

Jak montować aparaturę na szynie DIN?

Popularnym sposobem montażu osprzętu w rozdzielnicy jest użycie szyny DIN, która umożliwia szybkie i stabilne mocowanie modułów [6]. Procedura mocowania składa się z dwóch kroków: najpierw zaczepia się górną część urządzenia o szynę, a następnie dociska się do wyczuwalnego kliknięcia, co potwierdza poprawne osadzenie elementu [6].

Kiedy i w jakiej kolejności podłączać przewody w układzie 3-fazowym?

W materiałach wideo dotyczących montażu dla zasilania trójfazowego zwraca się uwagę na kolejność pracy: najpierw przewody ochronne PE, następnie neutralne N, a później montaż i przyłączenie ogranicznika przepięć SPD oraz wyłączników różnicowoprądowych RCD [5]. Taka sekwencja wzmacnia kontrolę nad ciągłością ochrony i porządkiem w rozdzielnicy przy dalszych podłączeniach [5].

Dlaczego warto zostawić rezerwę miejsca w rozdzielnicy?

Pozostawienie rezerwy miejsca na dodatkowe moduły sprzyja przyszłej rozbudowie i modernizacji instalacji, bez konieczności przebudowy całej rozdzielnicy [2][3]. Zaplanowana przestrzeń rezerwowa wspiera segmentację obwodów i umożliwia wprowadzenie kolejnych zabezpieczeń oraz nowych linii z zachowaniem porządku prowadzenia przewodów [2][3].

Co ułatwia serwis i eksploatację rozdzielnicy?

Czytelne opisy obwodów, właściwe przypisanie zabezpieczeń do konkretnych linii oraz utrzymanie ładu w prowadzeniu przewodów istotnie przyspieszają diagnostykę i czynności eksploatacyjne [2][3]. Dobrze zorganizowany układ wraz z pełnym rozdzieleniem torów N i PE i logicznym przepływem energii redukuje ryzyko błędów i ułatwia bezpieczną obsługę [3][4].

Na czym polega logika toru zasilania w rozdzielnicy?

Zasilanie wchodzi do rozdzielnicy, przechodzi przez element główny i następnie jest rozdzielane na poszczególne obwody przez aparaty zabezpieczające, co stanowi podstawowy mechanizm działania rozdzielnicy [3][4]. Ułożenie po kolei zabezpieczeń głównych, ochrony przeciwprzepięciowej, ochrony różnicowoprądowej i zabezpieczeń nadprądowych pozwala utrzymać spójność funkcji ochronnych i klarowną ścieżkę energii do odbiorników [3][5].

Jakie są najważniejsze zasady końcowego porządkowania i oznaczeń?

Każdy obwód powinien być opisany, a odpowiadające mu aparaty jednoznacznie oznaczone w rozdzielnicy, co jest standardem dobrej praktyki instalacyjnej [2][4]. Czytelność etykiet i uporządkowanie przewodów minimalizują ryzyko pomyłek podczas późniejszych interwencji i są integralną częścią bezpiecznego montażu [2][3].

Dlaczego te zasady są dziś standardem?

Współczesna praktyka instalacyjna opiera się na segmentacji obwodów, stosowaniu RCD dla ochrony dodatkowej i SPD dla ochrony przed przepięciami, ponieważ taki układ realnie podnosi bezpieczeństwo i odporność instalacji domowej [3][5]. Zastosowanie rozłącznika głównego na początku toru, właściwe rozdzielenie przewodów N i PE oraz montaż osprzętu na szynie DIN zapewniają przewidywalność działania i łatwość rozbudowy [3][6].
