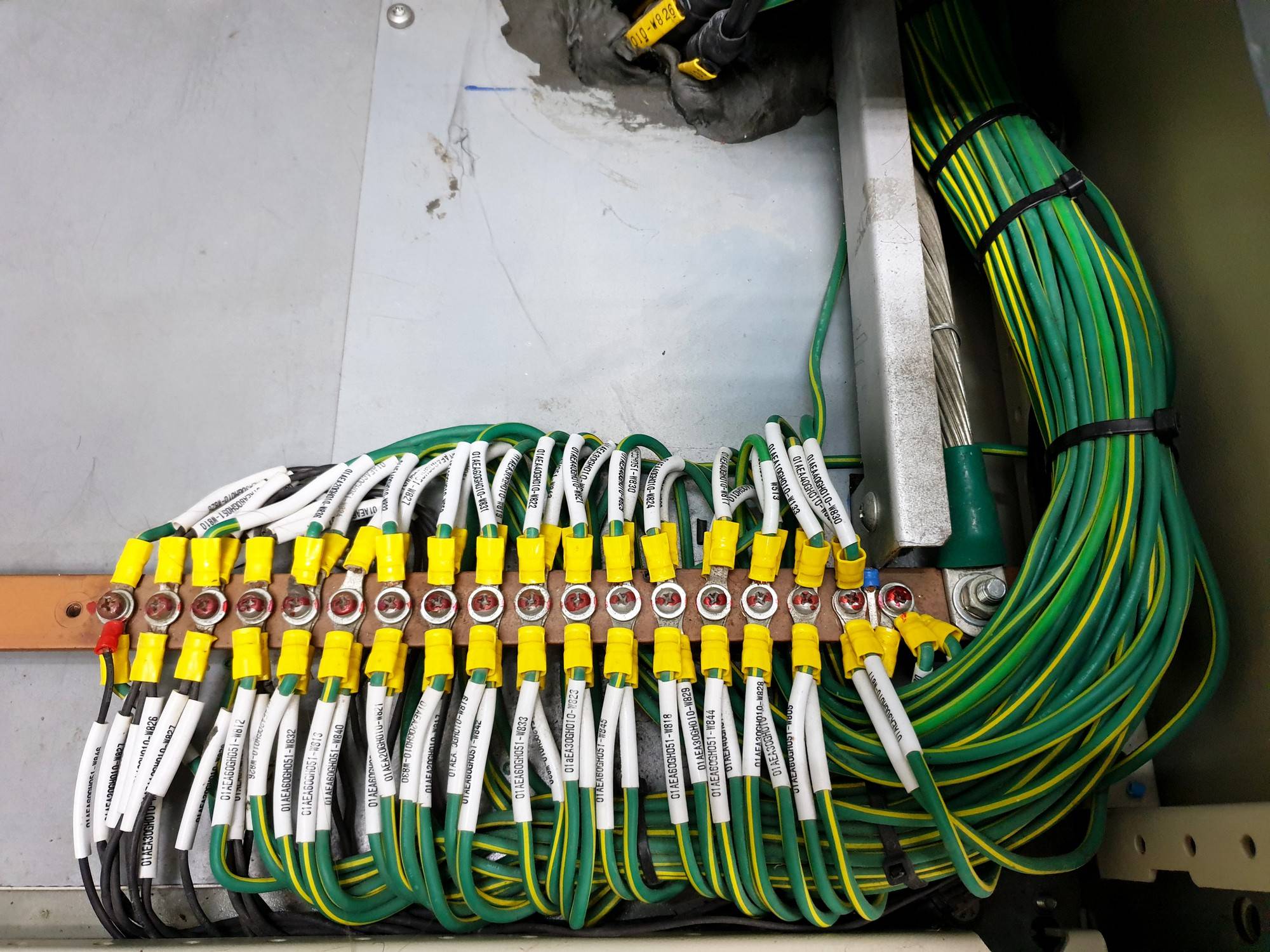

Jak rozpoznać, który kabel to uziemienie?
Najpewniejszy sposób, aby szybko rozpoznać który kabel to uziemienie, to wykonać pomiar względem pewnego punktu uziemionego, na przykład bolcem uziemienia w gniazdku albo metalową obudową urządzenia, oraz potwierdzić ciągłość niską rezystancją lub charakterystycznymi napięciami pomiarowymi. Sam kolor, nawet żółto zielony, nie daje pełnej pewności i wymaga weryfikacji miernikiem lub testerem gniazdek [1][2][3][4][5].
Czym jest uziemienie i dlaczego jego identyfikacja ma znaczenie?
Uziemienie to element ochronny instalacji elektrycznej zapewniający bezpieczną drogę przepływu prądu do gruntu w razie uszkodzenia, co ogranicza ryzyko porażenia i chroni sprzęt [3]. Prawidłowe rozpoznanie przewodu ochronnego jest kluczowe dla bezpieczeństwa montażu i diagnostyki domowych obwodów [3].
Jak bezpiecznie zacząć?
Przed jakimkolwiek testem należy wyłączyć zasilanie, używać właściwych narzędzi i dopiero wtedy przygotować się do pomiarów, aby uniknąć porażenia oraz błędnych odczytów [1][2]. Do pomiarów napięcia ustaw multimetr na zakres 250 V AC lub wyższy zgodnie z zaleceniem dla podstawowej diagnostyki instalacji jednofazowej [6][5].
Jak rozpoznać po kolorach i oznaczeniach?
Przewód ochronny jest zwyczajowo oznaczany kolorem żółto zielonym, ale oznaczenie barwą nie daje pewności, ponieważ układ lub wcześniejsze przeróbki mogły wprowadzić nieprawidłowości. Z tego powodu konieczny jest pomiar ciągłości lub napięcia względem punktu uziemionego, a nie tylko ocena wizualna [1][2][3][4][5].
Gdzie przyłożyć sondy i jaki punkt odniesienia wybrać?
Weryfikację wykonuje się przez porównanie badanego przewodu z pewnym punktem uziemienia. Za wiarygodny punkt odniesienia przyjmuje się metalową obudowę urządzenia połączoną z ochroną, bolec gniazda lub inny dostępny element instalacji mający pewne połączenie z ziemią [1][2][4][5].
Jak sprawdzić uziemienie multimetrem?
Sprawdzenie wykonaj dwuetapowo. Po pierwsze pomiar rezystancji: multimetr ustaw na Ω i przyłóż sondy między badanym przewodem a punktem uziemienia. Wartość bliska zeru oznacza ciągłość połączenia ochronnego, a bardzo wysoka lub nieskończona wskazuje na brak połączenia z uziemieniem [1][2].
Po drugie pomiar napięcia w instalacji zasilonej: multimetr ustaw na 250 V AC lub wyżej. W sprawnej instalacji napięcie między fazą a uziemieniem wynosi około 230 V, a między przewodem neutralnym a uziemieniem jest zwykle bliskie 0 V lub kilka voltów, co potwierdza poprawną relację między N i PE [6][5].
Co pokaże tester gniazdek i kiedy go użyć?
Prosty tester gniazdek sygnalizuje obecność i poprawność podłączenia fazy, zera oraz uziemienia za pomocą diod. To szybka metoda weryfikacyjna wskazująca, czy bolec i przewody są obecne oraz prawidłowo rozmieszczone w gnieździe. Takie testery są powszechnie dostępne i kosztują około 20–30 zł, co czyni je praktycznym narzędziem do wstępnego sprawdzenia [4][5].
Jakimi narzędziami sprawdzisz uziemienie w domu?
- Multimetr do pomiaru rezystancji i napięcia względem punktu uziemienia [1][2][5].
- Próbnik neonowy do szybkiej identyfikacji przewodu fazowego przed pomiarami multimetrem [2][4][5].
- Tester gniazdek do błyskawicznej weryfikacji obecności i poprawności podłączeń L, N i PE [4][5].
Kiedy kolor przewodu nie wystarczy?
Oznaczenia barwne bywają mylące i nie gwarantują poprawnej identyfikacji. Aktualny kierunek praktyczny to weryfikacja który kabel to uziemienie poprzez pomiar multimetrem oraz użycie prostych testerów, a nie opieranie się wyłącznie na kolorze izolacji [1][2][4][5].
Co oznaczają typowe wartości napięć?
W jednofazowej instalacji domowej typowe wartości to około 230 V między fazą a neutralnym oraz między fazą a uziemieniem. Natomiast między neutralnym a uziemieniem wynik powinien być bliski 0 V lub na poziomie kilku voltów, co zwykle oznacza prawidłowe zależności w obrębie obwodu ochronnego i roboczego [5].
Na czym polega mechanizm działania uziemienia?
Działanie uziemienia polega na przekierowaniu prądu awaryjnego do gruntu, dzięki czemu niebezpieczne napięcia na obudowach nie utrzymują się i ryzyko porażenia oraz uszkodzenia odbiorników jest znacząco zredukowane [3].
Dlaczego wyniki pomiarów mogą się różnić?
Niska rezystancja między badanym przewodem a punktem uziemienia świadczy o ciągłości połączenia, a bardzo wysoka o jej braku. Napięcie bliskie zera między neutralnym a uziemieniem sygnalizuje zwykle poprawne warunki w instalacji, zaś znacznie podwyższone lub niejednoznaczne odczyty mogą świadczyć o błędach, które warto dalej diagnozować odpowiednimi metodami i narzędziami [1][2][5].
Jak postępować w instalacjach nieoznaczonych?
W przypadku nieopisanych lub przerabianych instalacji skuteczna identyfikacja przewodu uziemiającego zwykle wymaga połączenia kilku metod. Sprawdza się sekwencja: próbnik neonowy w celu wytypowania fazy, następnie multimetr do pomiarów ciągłości i napięć względem pewnego punktu uziemienia oraz tester gniazdek do sprawdzenia poprawności podłączenia w złączach. To podejście zwiększa pewność wyniku i redukuje ryzyko pomyłki [7][6][5].
Gdzie szukać punktu uziemienia odniesienia?
Za punkt odniesienia przyjmuje się bolec gniazda, metalową obudowę urządzenia połączoną z ochroną lub inne dostępne połączenie z uziemieniem w obwodzie. Wybór pewnego punktu referencyjnego jest warunkiem wiarygodnego pomiaru i jednoznacznej identyfikacji przewodu ochronnego [1][2][4][5].
Jak interpretować wyniki względem przewodu neutralnego?
W pomiarach porównawczych przewód neutralny jest zestawiany z uziemieniem i zwykle wykazuje napięcie bliskie 0 V lub kilka voltów, co pozwala potwierdzić poprawną relację między N i PE podczas identyfikacji uziemienia. Relacja między fazą a neutralnym to około 230 V, tak samo między fazą a uziemieniem, co stanowi użyteczne kryterium oceny i selekcji przewodów [5][8].
Kiedy uznać, że to uziemienie?
Za przewód uziemiający uznaj przewód, który w pomiarze rezystancji względem pewnego punktu uziemienia daje wartość bliską zeru oraz w pomiarze napięcia tworzy układ zgodny z oczekiwaniami dla PE, to znaczy około 230 V do fazy oraz wartości bliskie 0 V do neutralnego i do innych pewnych punktów uziemienia [1][2][5].
Podsumowanie: jak rozpoznać, który kabel to uziemienie?
Wyłącz zasilanie. Nie ufaj wyłącznie kolorom izolacji. Wybierz pewny punkt odniesienia, na przykład bolcem uziemienia lub metalową obudową. Sprawdź ciągłość niską rezystancją oraz potwierdź charakterystyczne napięcia miernikiem ustawionym na co najmniej 250 V AC. Dla szybkiej kontroli użyj testera gniazdka. Taki zestaw kroków najpewniej wskaże który kabel to uziemienie i pozwoli bezpiecznie ocenić stan obwodu [1][2][6][4][5].
