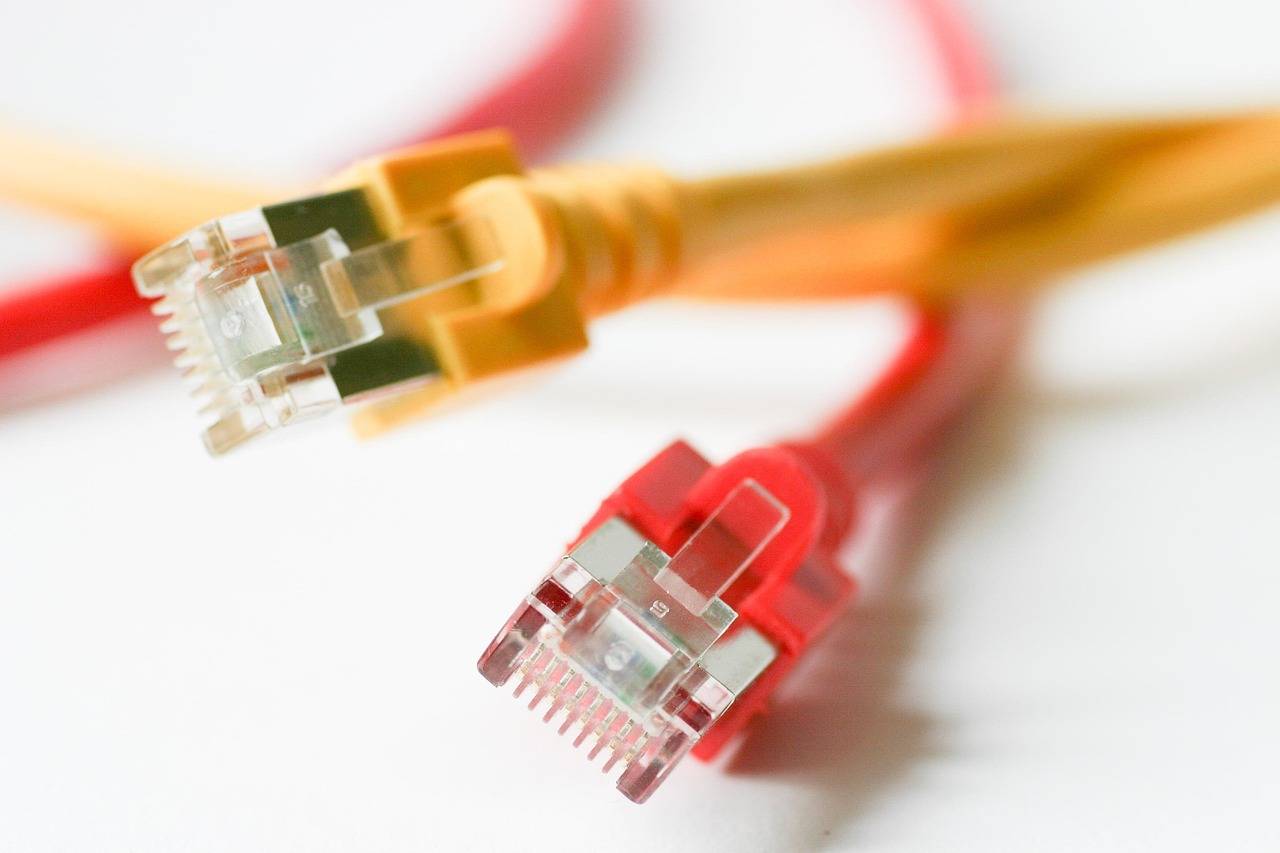

Monitoring skrętka czy koncentryk co sprawdzi się lepiej w domu?

Skrętka sprawdza się lepiej w nowym monitoringu domowym z kamerami IP, a koncentryk ma przewagę wtedy, gdy utrzymujesz system analogowy albo modernizujesz istniejące okablowanie bez kucia ścian [1][2][3][4]. Decyzję przesądza typ systemu, dystanse, zasilanie PoE i stan infrastruktury w budynku [1][5][6][7][4].

Co sprawdzi się lepiej w domu: skrętka czy koncentryk?

W nowych instalacjach domowych z kamerami IP standardowym wyborem jest skrętka, szczególnie gdy planowane jest zasilanie PoE, które upraszcza montaż i redukuje liczbę przewodów [1][2][4]. W systemach analogowych oraz HD-over-coax lepiej pasuje koncentryk, który pozostaje naturalnym medium dla klasycznego CCTV [2][3][4].

W modernizacji istniejącego monitoringu ponowne wykorzystanie koncentryka bywa praktyczne i tańsze, ponieważ pozwala uniknąć wymiany tras kablowych w ścianach [1][7]. Rynek wyraźnie przesuwa się jednak w stronę kamer IP, PoE, przewodów Cat5e i Cat6 oraz rozwiązań hybrydowych, a przy dłuższych trasach coraz częściej rozważa się także światłowód [1][2][6][7][4].

Czym różni się skrętka od koncentryka?

Skrętka ma 8 żył w 4 parach, które są skręcone w celu ograniczenia zakłóceń elektromagnetycznych i przesłuchów, co poprawia jakość transmisji danych w sieciach IP [8][9]. W instalacjach domowych najczęściej stosuje się Cat5e lub Cat6, które zapewniają odpowiednią przepustowość i kompatybilność z urządzeniami sieciowymi [1][6][9]. W systemach IP ten sam przewód może przenosić obraz, ruch sieciowy i zasilanie PoE, co istotnie upraszcza instalację [1][4].

Koncentryk prowadzi sygnał centralną żyłą otoczoną dielektrykiem, ekranem i oplotem. Taka budowa dobrze odpowiada klasycznej architekturze CCTV analogowego i standardom HD po koncentryku [8]. W praktyce w CCTV często wykorzystuje się RG59 o impedancji 75 Ω, dopasowany do urządzeń tej kategorii [1][6][7].

Ile metrów może mieć trasa przewodów?

Dla skrętki w standardzie Ethernet oraz zasilania PoE przyjmuje się zasięg 100 m. Zaleca się projektować 90 m trasy roboczej i zostawić 10 m zapasu na zakończenia i organizację kabli, aby utrzymać stabilność parametrów [1][5][6][4].

Dla koncentryka w systemach analogowych i HD-over-coax zasięgi sięgają zwykle 300 do 500 m i więcej w zależności od technologii, jakości przewodu i warunków pracy [5][4]. Przy wymagających odcinkach oraz silnych zakłóceniach rośnie sens użycia światłowodu, co zapewnia duży budżet łącza kosztem wyższej ceny i większej złożoności w montażu i spawaniu włókien [6][7][4].

Dlaczego PoE zmienia wybór przewodu?

PoE umożliwia jednoczesny przesył zasilania i danych jedną skrętką, co redukuje liczbę zasilaczy, przewodów i czas instalacji. W praktyce to jedna z kluczowych przewag systemów IP w domach, wpływająca na prostszą rozbudowę i centralne zasilanie z switcha lub rejestratora NVR z PoE [1][4].

Jaka jakość przewodu ma znaczenie?

W przypadku skrętki istotne jest przewodnictwo i stabilność parametrów. Zalecana jest pełna miedź CU. Przewody CCA są uznawane za gorsze do monitoringu ze względu na wyższą rezystancję i gorszą trwałość, co może ograniczać zasięg i niezawodność PoE [10]. W domach jednorodzinnych częstym wyborem jest U/UTP Cat5e CU, a dla większej rezerwy parametrów zaleca się Cat6 [6].

Dla koncentryka kluczowa jest zgodność impedancyjna 75 Ω i jakość ekranu, co bezpośrednio przekłada się na odporność na zakłócenia i tłumienie sygnału na długich odcinkach [1][6][7].

Kiedy warto rozważyć światłowód?

Światłowód warto rozważyć przy bardzo długich trasach, trudnym środowisku zakłóceniowym i wymaganiach na rozbudowę przepustowości, ponieważ jest odporny na EMI i pozwala na wielokilometrowe zasięgi. Należy jednak uwzględnić wyższe koszty oraz wymogi montażowo pomiarowe, co w domach bywa uzasadnione głównie przy rozległych posesjach lub intensywnej rozbudowie systemu [6][7][4].

Jak dobrać medium do systemu w kilku krokach?

Jeśli system jest IP, wybór domyślny to skrętka Cat5e lub Cat6 z PoE, z zachowaniem 100 m limitu i planowaniem 90 m trasy oraz 10 m zapasu na zakończenia [1][6][4]. Jeśli system jest analogowy lub HD-over-coax, naturalnym wyborem pozostaje koncentryk o impedancji 75 Ω, który umożliwia wielusetmetrowe odcinki bez aktywnych elementów pośrednich [1][5][6][7][4].

W modernizacji pomocne są rozwiązania hybrydowe i adaptery, które pozwalają wykorzystać istniejące przewody i łączyć nowy sprzęt z dawną infrastrukturą bez generalnego remontu [1][7]. Przy wyjątkowo długich i trudnych trasach uwzględnij światłowód jako medium o najwyższym budżecie zasięgu i odporności na zakłócenia [6][7][4].

Dlaczego rynek przesuwa się w stronę IP i skrętki?

Rosnąca popularność kamer IP, zasilania PoE, standardów Cat5e i Cat6 oraz rozwiązań hybrydowych wynika z możliwości łatwej rozbudowy, integracji z siecią domową, centralnego zasilania i elastyczności w konfiguracji. To przekłada się na przewagę skrętki w nowych instalacjach domowych przy zachowaniu opcji światłowodu dla długich odcinków [1][2][6][7][4].

Podsumowanie

Do nowego monitoringu w domu lepszym wyborem jest skrętka, zwłaszcza z PoE i kamerami IP, co zapewnia prostszy montaż, jednoczesny przesył danych i zasilania oraz łatwą rozbudowę [1][2][4]. Koncentryk pozostaje właściwy w systemach analogowych i HD-over-coax oraz przy modernizacji istniejących linii bez wymiany przewodów, oferując bardzo długie odcinki transmisyjne [1][5][7][4]. Decyzję finalną powinny określić typ systemu, dystanse, jakość okablowania i warunki pracy, z możliwością sięgnięcia po światłowód w projektach o zwiększonym zasięgu i wymaganiach odpornościowych [1][5][6][7][4].
