Kamera AHD jaki kabel wybrać do instalacji?

Kamera AHD pracuje najlepiej na kablu koncentrycznym 75 Ω, najczęściej RG59, który zapewnia stabilny przesył obrazu HD i bezpieczny zasięg instalacji. Dla krótszych tras można użyć skrętki z balunami, ale wymaga to większej staranności wykonania. Zasilanie prowadź oddzielnie lub w przewodzie typu siamese, unikaj tras równoległych z kablami energetycznymi i dbaj o szczelność połączeń. Przy właściwym kablu dystans może sięgać setek metrów, choć wielu producentów zaleca ostrożność przy odcinkach ponad około 100 m ze względu na możliwe pogorszenie jakości obrazu [1][2][3][4][5][6].

Czym jest AHD i dlaczego wybór kabla ma znaczenie?

Kamera AHD to system analogowy o wysokiej rozdzielczości, w którym sygnał wideo HD przesyłany jest po przewodzie koncentrycznym. Dlatego rodzaj i jakość kabla wprost wpływają na ostrość, stabilność i zasięg transmisji obrazu w całej instalacji [4][5][2].

Aby tor wideo działał poprawnie, potrzebne jest dopasowanie impedancji na poziomie 75 Ω, co ogranicza odbicia sygnału i degradację obrazu. Znaczenie ma także ekranowanie przewodu, które chroni przed zakłóceniami elektromagnetycznymi, oraz jakość żyły miedzianej, wpływająca na tłumienie i spadki napięcia zasilania przy dłuższych trasach [7][4][6].

Jaki kabel koncentryczny 75 Ω wybrać do kamery AHD?

Najbezpieczniejszym i najczęściej rekomendowanym wyborem jest kabel koncentryczny 75 Ω, w praktyce standardem CCTV pozostaje RG59. Dobrze przenosi sygnał HD na średnich dystansach, a wersje o lepszym ekranowaniu i wysokiej jakości miedzi dodatkowo podnoszą odporność na zakłócenia i ograniczają tłumienie [1][2][3].

W systemach AHD przewód wideo i zasilanie prowadzi się zwykle oddzielnie lub korzysta z kabla w układzie typu siamese, co upraszcza montaż i porządkowanie tras kablowych. Kluczem jest także zgodność z wytycznymi producenta kamer i rejestratora [1][5].

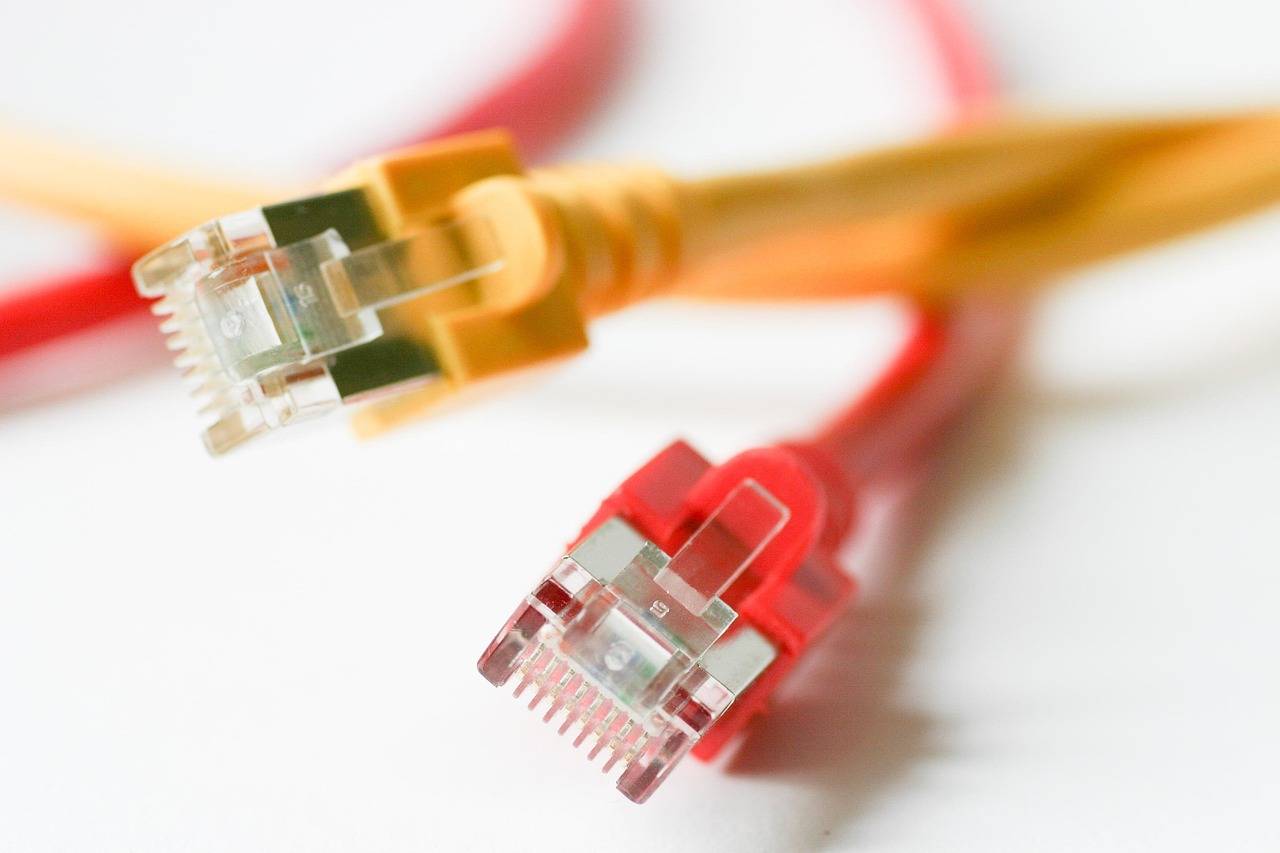

Czy skrętka ma sens w instalacjach AHD?

Skrętka może się sprawdzić na krótszych odcinkach i w prostych instalacjach, ale wymaga zastosowania właściwych balunów lub przejściówek oraz większej staranności wykonania. Ze względu na inną charakterystykę toru transmisyjnego jest bardziej wrażliwa na błędy montażowe niż klasyczny koncentryk [6].

Jeśli planujesz transmisję po skrętce, często rekomendowana jest kategoria 5e w wersji miedzianej, co poprawia parametry elektryczne toru i stabilność obrazu. Nadal jednak dotyczy to głównie krótszych dystansów i wymaga dopilnowania jakości połączeń [6].

Ile metrów można przesłać sygnał AHD po kablu?

W dokumentacjach spotyka się ostrożne podejście do odcinków powyżej około 100 m, ponieważ w mniej sprzyjających warunkach może wystąpić zauważalne pogorszenie jakości obrazu. Dotyczy to zwłaszcza kabli o słabszym ekranowaniu, tras poprowadzonych w strefach zakłóceń i instalacji z wieloma łączeniami [4].

W sprzyjających warunkach i przy dobrym kablu RG59 dla AHD 1080p podawane są zasięgi rzędu około 300 m, a w niektórych zestawieniach nawet około 350 m, co potwierdza potencjał technologii HD over coax przy prawidłowym doborze i montażu przewodów [2][3].

Instrukcje zestawów AHD zawierają też krótkie, gotowe odcinki przewodów wideo około 6 m lub 26 ft. Pokazuje to typowe dystanse w systemach samochodowych i prostych instalacjach, gdzie zależy nam na pewnym i niewyrafinowanym torze połączeniowym [8].

Jak prowadzić przewody i czego unikać?

Przewód wideo prowadź bezpośrednio od kamery do rejestratora DVR, a złącza wykonuj starannie i zabezpieczaj przed wilgocią. Szczelność, dobre zaciski oraz właściwa izolacja połączeń znacząco zmniejszają ryzyko zakłóceń i awarii w czasie [5][9][10].

Unikaj równoległego prowadzenia tras AHD w pobliżu kabli wysokiego napięcia. Bliskość instalacji energetycznych zwiększa wpływ zakłóceń elektromagnetycznych i może powodować pasy, przycięcia lub niestabilność obrazu [4].

Zasilanie kamer prowadź przewodem o odpowiednim przekroju. Przy dłuższych odcinkach zwraca się uwagę na grubsze żyły, przykładowo 20 AWG lub lepsze, aby ograniczyć spadki napięcia i zapewnić stabilną pracę przetworników obrazu oraz podświetlenia [7].

Co z impedancją, ekranowaniem i spadkami napięcia?

Dopasowanie impedancji na poziomie 75 Ω jest kluczowe w torze AHD, ponieważ ogranicza odbicia sygnału i niepożądane zniekształcenia obrazu. Niedopasowanie lub mieszanie kabli o innej impedancji podnosi ryzyko degradacji sygnału [7].

Dobre ekranowanie kabla ogranicza podatność na zakłócenia elektromagnetyczne, co jest szczególnie ważne w otoczeniu urządzeń energetycznych lub miejsc o wysokim natężeniu pól EM. Jakość żyły miedzianej wpływa zarówno na tłumienie sygnału wideo, jak i spadki napięcia zasilania przy dłuższych odcinkach [4][6][7].

Jakie złącza i akcesoria są potrzebne?

Standardem w torze koncentrycznym są złącza BNC oraz kompatybilne końcówki instalacyjne dobrane do typu przewodu. W instalacjach na skrętce stosuje się właściwe baluny dostosowane do systemów AHD. Złącza i akcesoria powinny być zgodne ze specyfikacją producenta kamer i rejestratora, a ich montaż musi być wykonany precyzyjnie i szczelnie [1][5][6][7].

Instrukcje instalacyjne dla kamer AHD podkreślają znaczenie poprawnego okablowania, prawidłowego zakończenia przewodów oraz zachowania kierunku prowadzenia od kamery do rejestratora, co sprzyja stabilności i jakości sygnału [9][10][5].

Które błędy instalacyjne najczęściej psują obraz?

Najczęściej spotykane problemy to zbyt długie trasy na kablu o niskiej jakości, słabe ekranowanie, niechlujnie wykonane złącza oraz prowadzenie przewodów w sąsiedztwie linii energetycznych. Te czynniki zwiększają tłumienie i wprowadzają interferencje, co przekłada się na obniżoną ostrość i stabilność obrazu [2][4].

Równie krytyczne jest niedostateczne zabezpieczenie połączeń przed wilgocią. Z czasem zawilgocone złącza podnoszą rezystancję, wprowadzają niestabilność i generują zakłócenia wideo oraz problemy z zasilaniem urządzeń [5].

Podsumowanie wyboru kabla do kamery AHD

Najlepszym punktem wyjścia dla kamery AHD jest kabel koncentryczny 75 Ω, w praktyce RG59 o dobrym ekranowaniu i pełnej miedzi. Dla krótszych tras da się wykorzystać skrętkę z odpowiednimi balunami, pamiętając o większej wrażliwości takiego toru na jakość montażu. Zasilanie prowadź oddzielnie lub w kablu typu siamese, dbając o odpowiedni przekrój żył. Zachowuj rozsądek w długości trasy, a przy ambitniejszych dystansach korzystaj z lepszego kabla i starannego montażu, co w AHD 1080p pozwala osiągać setki metrów transmisji na RG59 przy spełnieniu warunków jakościowych [1][2][3][6][4].
