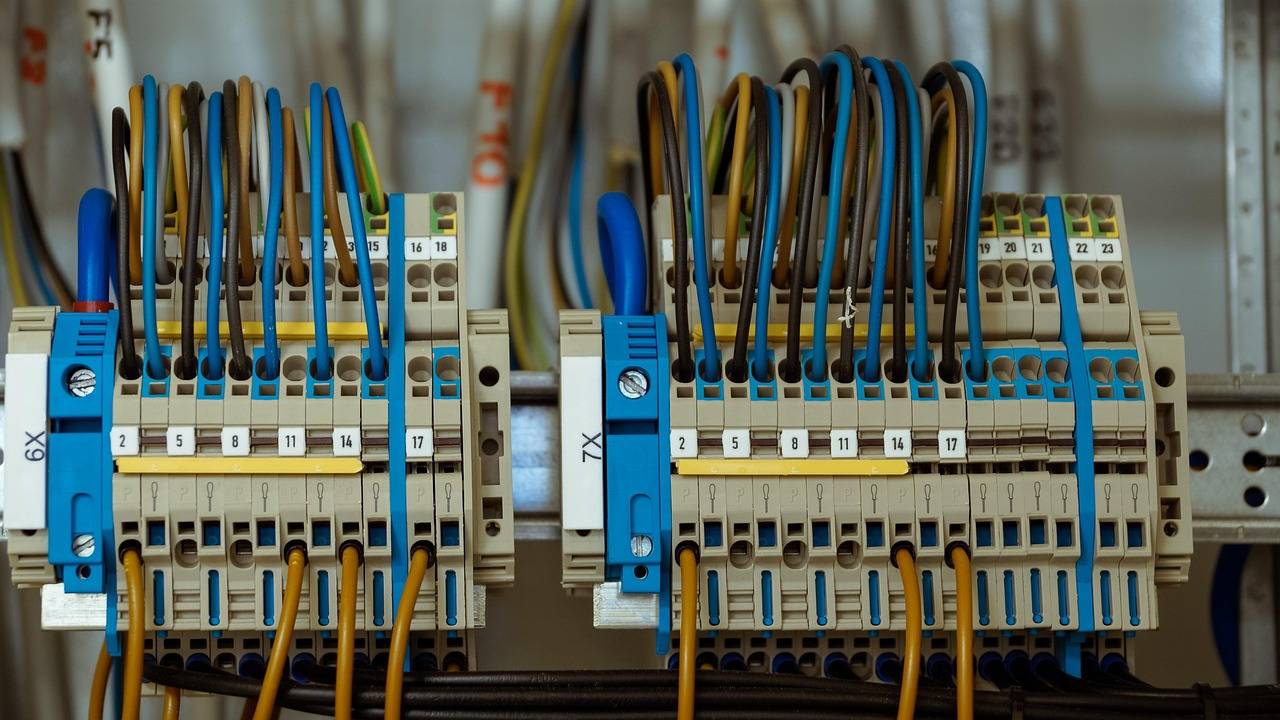

Jakie zabezpieczenia stosuje się w rozdzielnicy?
W rozdzielnicy stosuje się przede wszystkim zabezpieczenia przed przeciążeniami i zwarciami, ochronę przeciwporażeniową oraz ochronę przeciwprzepięciową, czyli wyłączniki nadprądowe, wyłączniki różnicowoprądowe RCD i ograniczniki przepięć SPD [1][2][3]. Ten zestaw uzupełniają rozwiązania zapewniające selektywność zabezpieczeń, podział na obwody oraz dobór obudowy o właściwych parametrach IP i IK [4][1][5][6][7].
Czym jest rozdzielnica i jakie pełni funkcje?
Rozdzielnica elektryczna to punkt, w którym grupuje się i chroni obwody instalacji, instalując aparaturę zabezpieczającą przed przeciążeniem, zwarciem, porażeniem, upływem prądu i przepięciami [4][1]. Jej zadaniem jest bezpieczny rozdział energii oraz minimalizacja skutków uszkodzeń poprzez właściwie dobrane zabezpieczenia w rozdzielnicy i ich współpracę [4][1].
Jakie podstawowe zabezpieczenia stosuje się w rozdzielnicy?
Podstawowy zestaw ochrony obejmuje zwykle RCD, MCB lub MCCB oraz SPD, co jest standardem nowych instalacji i odpowiada aktualnym wymaganiom ochrony użytkowników oraz urządzeń [4][1][3][8]. W nowszych rozwiązaniach stosuje się ponadto elementy detekcji łuku elektrycznego AFDD w obwodach końcowych, aby ograniczyć ryzyko zapłonu instalacji [2].
Jak działają wyłączniki nadprądowe MCB i MCCB?
Wyłączniki nadprądowe automatycznie przerywają zasilanie przy przekroczeniu dopuszczalnego prądu przez dłuższy czas lub w przypadku zwarcia, chroniąc przewody i obwody odbiorcze [1][9]. Dobiera się je do przekroju i charakterystyki obwodu, aby ograniczyć prąd do wartości bezpiecznych dla izolacji i osprzętu [1]. W praktyce dla przewodu o przekroju 1,5 mm² przyjmuje się zabezpieczenie rzędu 10 A, co ilustruje zależność nastawy od przekroju żyły.
Jak działa wyłącznik różnicowoprądowy RCD i za co odpowiada?
RCD porównuje prąd wpływający i wypływający z obwodu, a wykryta różnica oznacza prąd upływu i powoduje szybkie wyłączenie, co realizuje ochronę przeciwporażeniową [4][9]. Odpowiednio dobrana czułość RCD ogranicza także ryzyko pożaru instalacji w razie uszkodzeń izolacji i prądów upływu [4][9].
Jak działają ograniczniki przepięć SPD i kiedy są konieczne?
SPD odprowadza energię przepięcia do układu ochronnego i ogranicza napięcie do poziomu bezpieczniejszego dla izolacji i urządzeń, co dotyczy przepięć atmosferycznych oraz łączeniowych [1][2][3]. Dobór SPD zależy od poziomu narażenia na przepięcia, typu obiektu i układu sieci, aby skutecznie ograniczyć impulsy napięciowe w właściwym miejscu rozdziału [1][2].
Dlaczego selektywność zabezpieczeń ma kluczowe znaczenie?
Selektywność zabezpieczeń polega na takim stopniowaniu parametrów aparatów, aby w razie awarii odłączał się wyłącznie uszkodzony obwód, a pozostałe sekcje pozostawały zasilane [4]. Osiąga się to doborem charakterystyk i prądów zadziałania w układzie kaskadowym, co przekłada się na ograniczenie skutków awarii i uproszczenie serwisu [4].
Jak planować podział obwodów i współpracę urządzeń?
Podział instalacji na obwody odbiorcze ułatwia lokalizację uszkodzeń, skraca czas przestoju i minimalizuje zasięg wyłączeń, dlatego stanowi podstawę projektowania rozdzielnicy [4][8]. Wymagana jest też współpraca urządzeń w torze zasilania, w tym koordynacja wyłączników, RCD i SPD, zgodnie z obciążalnością przewodów i warunkami pracy instalacji [4][1].
Co jeszcze wpływa na skuteczność ochrony w rozdzielnicy?
Poza głównymi aparatami znaczenie mają elementy pomocnicze, takie jak szyny zbiorcze, listwy N i PE, zaciski, rozłączniki główne i czytelne oznaczenia, które zapewniają poprawny tor prądowy i przejrzystość eksploatacyjną [1][2]. W nowoczesnych rozdzielnicach stosuje się także wyzwalacze wzrostowe i zanikowe, zabezpieczenie główne oraz układy awaryjnego odłączania zasilania dla podniesienia bezpieczeństwa operacyjnego [2].
Jak dobierać aparaturę do obciążenia i warunków pracy?
Aparaturę w rozdzielnicach niskiego napięcia dobiera się do przewidywanego obciążenia, warunków środowiskowych oraz wymaganej ochrony osób i mienia, co decyduje o typie, charakterystyce i gabarycie zabezpieczeń [1]. W nowych instalacjach w Polsce wskazuje się obowiązek stosowania co najmniej urządzeń różnicowoprądowych, nadprądowych i ochrony przeciwprzepięciowej, co należy uwzględnić już na etapie projektu [4][8].
Jakie wymagania dotyczą obudów i ochrony IP oraz IK?
Parametry stopnia ochrony IP i odporności mechanicznej IK określają odporność na pył, wodę i uderzenia, co jest krytyczne dla trwałości i bezpieczeństwa rozdzielnicy [5][6][7]. Dla zestawów DBO przeznaczonych do instalowania wewnątrz podaje się minimalny poziom IK05, a dla zastosowań zewnętrznych IK07, co pomaga dobrać odpowiednią obudowę do środowiska pracy [10].
W materiałach dla rozdzielnic wskazywano stopień ochrony IP40 oraz odporność na działanie łuku wewnętrznego na poziomie 100 procent Ik, co podkreśla znaczenie odporności konstrukcyjnej na skutki zakłóceń [6]. W rozdzielnicach przemysłowych i głównych wymagane są też właściwości związane z wytrzymałością zwarciową i odpornością łukową, aby zapewnić ciągłość zasilania i bezpieczeństwo obsługi [5][6][10].
Standardy dla rozwiązań średniego napięcia przewidują minimalny stopień ochrony IP2X dla ograniczenia ryzyka dotyku bezpośredniego, co potwierdza znaczenie parametrów obudów w systemach dystrybucyjnych i wpływa na podejście projektowe także w instalacjach niskiego napięcia [5].
Czy w nowoczesnych rozdzielnicach stosuje się dodatkowe zabezpieczenia?
W nowszych realizacjach stosuje się dodatkowo ochronę przed łukiem elektrycznym w obwodach końcowych za pomocą detekcji i wyłączania zwarć łukowych, co uzupełnia podstawową ochronę i ogranicza ryzyko zapalenia izolacji [2]. Popularnym zestawem wyposażenia jest połączenie RCD, MCB, SPD oraz opcjonalnie AFDD, co podnosi poziom bezpieczeństwa użytkowników i urządzeń [2][3].
Dlaczego podział obwodów i selektywność to zasady krytyczne?
Wyraźny podział instalacji na sekcje upraszcza utrzymanie, a selektywność zabezpieczeń zapewnia, że awaria w jednym torze nie odcina zasilania w całym obiekcie, co przekłada się na dostępność instalacji i bezpieczeństwo odbiorców [4]. Liczba i typ aparatów wynikają z projektu oraz liczby i rodzaju obwodów, dlatego konfigurację rozdzielnicy zawsze buduje się pod potrzeby instalacji [4][8].
Podsumowanie: jakie zabezpieczenia stosuje się w rozdzielnicy?
W rozdzielnicy stosuje się przede wszystkim wyłączniki nadprądowe do ochrony przed przeciążeniami i zwarciami, wyłączniki różnicowoprądowe RCD do ochrony przeciwporażeniowej oraz ograniczniki przepięć SPD do ograniczania skutków przepięć atmosferycznych i łączeniowych, a konfigurację uzupełniają zasady selektywności zabezpieczeń i właściwy dobór obudowy o odpowiednich parametrach IP i IK [4][1][9][2][5][6][3][10][8][7]. Wymagania projektowe obejmują też współpracę aparatury, podział obwodów, dopasowanie do obciążenia i warunków środowiskowych oraz w razie potrzeby rozwiązania zwiększające odporność na łuk elektryczny i zwarcia [4][1][2][5][6][10].
Materiały źródłowe
- https://jkesolutions.pl/wiedza/zabezpieczenia-rozdzielnic-nn/
- https://laczynasnapiecie.pl/blog/nowoczesna-bezpieczna-rozdzielnica-elektryczna
- https://pozytywniezbudowani.pl/blog/rozdzielnica-elektryczna-co-powinna-zawierac/
- https://www.tim.pl/strefa-porad/Dobor-rozdzielnicy-z-zabezpieczeniami-do-domu-jednorodzinnego
- http://mml.pl/TT/wp-content/uploads/2016/10/poradnik_inzyniera_elektryka.pdf
- https://www.pse.pl/documents/20182/a5214686-547b-41f6-8cdc-638f20bf025d
- https://www.gramwzielone.pl/trendy/20360301/nowoczesne-rozdzielnice-elektryczne-fundament-niezawodnych-instalacji-przemyslowych
- https://kanalelektryczny.pl/rozdzielnica-elektryczna-w-bloku-jakie-zabezpieczenia-sa-wymagane/
- https://smarthomekr.pl/zabezpiecznia-w-rozdzielnicy/
- https://www.eaton.com/content/dam/eaton/products/low-voltage-power-distribution-controls-systems/low-voltage-switchgear/xenergy-main/polish/eaton-switchgears-according-to-en-61439-2014-brochure-pl-pl.pdf.pdf
