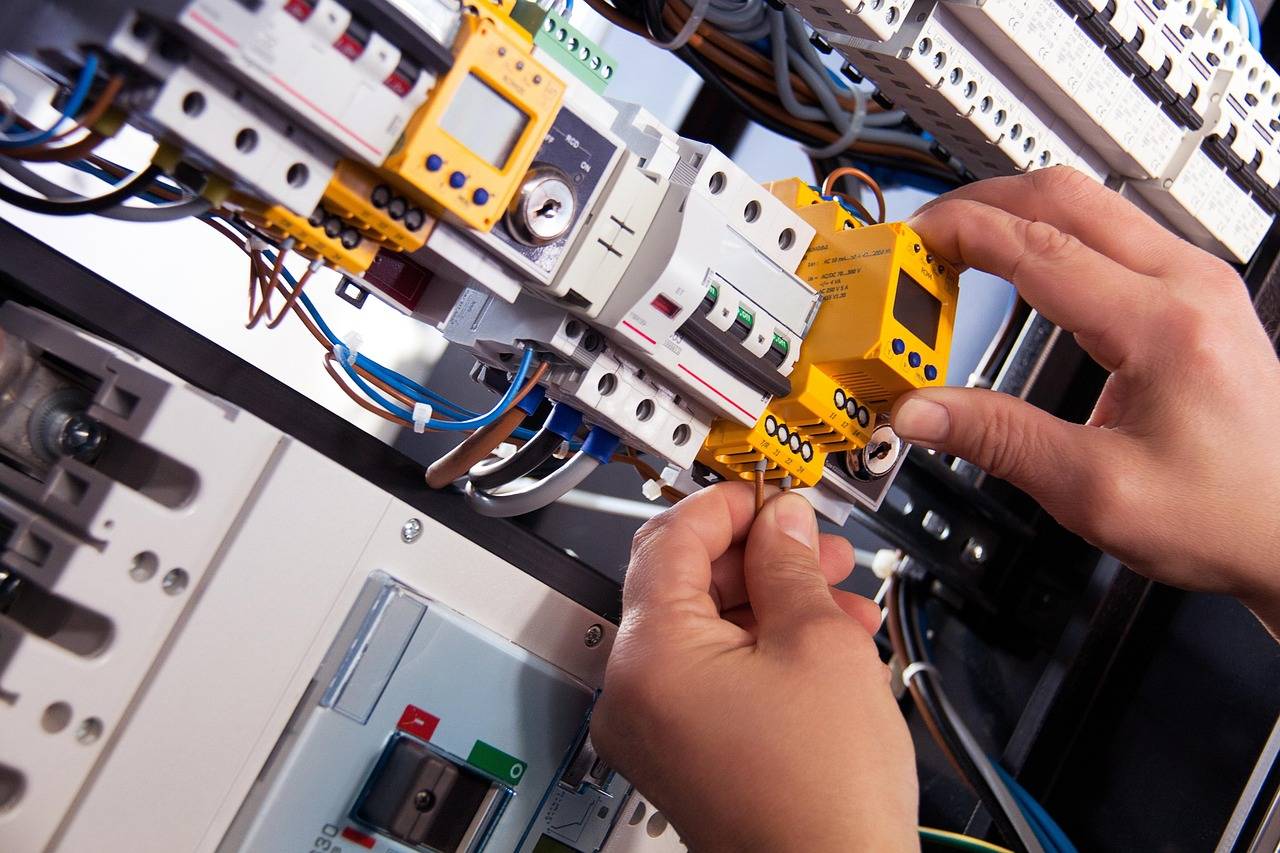

Jak podłączyć skrzynkę rozdzielczą w domu?

Aby podłączyć skrzynkę rozdzielczą w domu, doprowadź zasilanie do wyłącznika głównego, rozdziel przewód neutralny na listwę N i ochronny na listwę PE, a przewód fazowy poprowadź przez ochronę przeciwprzepięciową i RCD do odpowiednich wyłączników nadprądowych, które zasilą wydzielone obwody gniazd, oświetlenia i odbiorników dużej mocy [1][2]. Pracuj wyłącznie przy odłączonym zasilaniu, przypisz każdy obwód do właściwego zabezpieczenia zgodnie z przekrojem przewodu i jednoznacznie oznacz grupy, aby zachować bezpieczeństwo i ułatwić serwis [3][4].

Rozdzielnica domowa, zwana także tablicą rozdzielczą lub potocznie skrzynką bezpiecznikową, to centralny punkt instalacji elektrycznej w budynku, w którym energia jest dzielona na odrębne obwody gniazd, oświetlenia i urządzeń o większej mocy [5][6]. Separacja obwodów poprawia bezpieczeństwo i upraszcza diagnostykę oraz usuwanie usterek w czasie eksploatacji [4].

Czym jest domowa rozdzielnica i co się w niej znajduje?

Rozdzielnica to obudowa z aparaturą, która rozdziela zasilanie i realizuje ochronę przed przeciążeniem, zwarciem, przepięciami i porażeniem prądem [2][7]. W nowoczesnej wersji obejmuje wyłącznik główny, wyłączniki nadprądowe MCB, wyłączniki różnicowoprądowe RCD, ogranicznik przepięć oraz szyny i listwy N i PE [2].

MCB chronią przewody przed przeciążeniem i zwarciem, natomiast RCD wykrywają prąd upływu do ziemi i odłączają zasilanie, ograniczając ryzyko porażenia; w instalacjach domowych typowy prąd różnicowy RCD wynosi 30 mA [2]. Ogranicznik przepięć zabezpiecza instalację i podłączone urządzenia przed skutkami przepięć pochodzenia atmosferycznego i łączeniowego [2].

Wewnątrz rozdzielnicy znajdują się także szyny i listwy porządkujące połączenia: przewód neutralny kieruje się na listwę N, ochronny na listwę PE, a przewody fazowe rozdziela się do zabezpieczeń poszczególnych obwodów w ustalonej kolejności [1][2]. Obudowa zapewnia ochronę mechaniczną i miejsce na aparaturę modułową, sterowniczą, sygnalizacyjną i pomiarową [7].

Gdzie zamontować rozdzielnicę w domu?

Rozdzielnicę należy umieścić w miejscu suchym, dobrze wentylowanym, łatwo dostępnym do obsługi i serwisu, co poprawia bezpieczeństwo i wygodę eksploatacji [8]. Zalecenia eksploatacyjne wskazują, że elementy do normalnej obsługi nie powinny znajdować się wyżej niż 2200 mm nad podłogą.

W praktyce rekomenduje się montaż w przedziale około 1,2 m do 2,9 m nad podłogą, z zachowaniem swobodnego dostępu i rozsądnych długości przewodów, aby ograniczać spadki napięcia i ułatwiać prowadzenie tras kablowych [8]. Lokalizacja ma bezpośredni wpływ na komfort użytkowania i efektywność całej instalacji [8].

Jak zaplanować obwody i dobrać zabezpieczenia?

Planowanie powinno zaczynać się od wydzielenia odrębnych obwodów gniazd, oświetlenia i odbiorników o większej mocy, co zwiększa bezpieczeństwo i upraszcza diagnostykę oraz szybkie odłączanie tylko uszkodzonej części instalacji [5][6][4][3]. Każdemu obwodowi przypisuje się właściwe zabezpieczenie oraz odpowiednie połączenia na listwach N i PE [1][2].

Zabezpieczenia muszą być dobrane do przekroju przewodów i charakteru obciążenia, ponieważ niezgodność doboru prowadzi do niewłaściwej ochrony i zwiększonego ryzyka uszkodzeń [4]. Ochrona różnicowoprądowa powinna obejmować obwody zgodnie z przyjętą koncepcją instalacji, a prąd zadziałania 30 mA jest standardem w warunkach domowych [2]. Aparatura modułowa zastosowana w rozdzielnicy powinna zapewniać właściwe funkcje ochronne i możliwość rozbudowy [7][2].

Jak podłączyć skrzynkę rozdzielczą w domu?

Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i potwierdź jego brak odpowiednimi metodami, a następnie prowadź podłączenia zgodnie z kolejnością działania zabezpieczeń i wymogami instalacji [3][4]. Wprowadź zasilanie do wyłącznika głównego, z którego faza trafia dalej na ochronę przeciwprzepięciową i RCD, a następnie na wyłączniki nadprądowe zasilające poszczególne obwody [1][2].

Po stronie przewodów wspólnych przewód neutralny przyłącz do listwy N, a ochronny do listwy PE, utrzymując czytelny i uporządkowany układ połączeń, który ułatwia kontrolę oraz serwis [1][2]. Dalsze rozdzielenie przewodów fazowych z szyny zasilającej na dedykowane zabezpieczenia dla każdego obwodu powinno odpowiadać przyjętemu schematowi i doborowi zabezpieczeń do przewodów [2][4].

Za rozdzielnicą należy stosować układ TN-S, który poprawia skuteczność ochrony różnicowoprądowej i sprzyja prawidłowej pracy RCD w warunkach domowych [9][10]. Po zakończeniu podłączeń sprawdź kompletność opisów, integralność połączeń na listwach i właściwy przydział obwodów do zabezpieczeń [3][1].

Dlaczego układ TN-S za rozdzielnicą jest ważny?

Układ TN-S zapewnia oddzielne prowadzenie przewodu neutralnego i ochronnego, co ogranicza niepożądane prądy w przewodach ochronnych i zwiększa skuteczność zadziałania RCD przy wystąpieniu prądu upływu [9][10]. Dzięki temu ochrona różnicowoprądowa pracuje w stabilniejszych warunkach, co zmniejsza ryzyko porażenia i sprzyja selektywnemu wyłączaniu zasilania jedynie w uszkodzonym obwodzie [9][10].

Jak oznaczać obwody i utrzymać porządek w rozdzielnicy?

Czytelne, trwałe opisy grup i obwodów na aparaturze oraz listach połączeń przyspieszają lokalizowanie usterek i umożliwiają szybkie odłączenie wyłącznie uszkodzonej części instalacji, co wpływa na bezpieczeństwo użytkowników [3]. Konsekwentny podział i opis obwodów gniazd, oświetlenia i odbiorników dużej mocy ograniczają ryzyko pomyłek podczas przeglądów i modyfikacji [5][6].

Utrzymanie porządku przewodów na listwach N i PE oraz właściwe rozprowadzenie faz do zabezpieczeń ułatwiają kontrolę i weryfikację działania ochrony, a także serwis w trakcie eksploatacji [1][2]. Dobrze rozmieszczona i opisana aparatura ułatwia także testowanie i przeglądy okresowe [1][2].

Po co zostawiać rezerwę miejsca i jaka jest obecnie tendencja rozwoju?

Rezerwa modułów w rozdzielnicy umożliwia dołożenie nowych obwodów lub urządzeń ochronnych bez potrzeby wymiany całej obudowy, co skraca czas prac i obniża koszty przyszłych modernizacji [2][8]. Kierunek rozwoju instalacji domowych to większa modularność, wzmocniona ochrona różnicowoprądowa i przeciwprzepięciowa oraz przewidywanie rozbudowy wraz ze wzrostem liczby urządzeń w gospodarstwie domowym [2][8].

Dobór aparatury modułowej i obudowy powinien od początku uwzględniać miejsce na przyszłe elementy oraz ergonomię montażu i serwisu, co poprawia trwałość i niezawodność całego układu [7][2]. Właściwe planowanie przestrzeni oraz zapas modułów wspierają elastyczność instalacji przez cały okres użytkowania [2][8].

Jakie zasady bezpieczeństwa należy bezwzględnie spełnić?

Przed jakąkolwiek ingerencją w rozdzielnicę odłącz zasilanie i sprawdź jego brak, pracuj zgodnie z przypisaniem obwodów i nie przekraczaj parametrów przewidzianych przez dobór zabezpieczeń do przekrojów przewodów [3][4]. Nie umieszczaj urządzeń obsługowych powyżej poziomu wygodnego dostępu i pamiętaj o suchym, wentylowanym miejscu montażu, co poprawia bezpieczeństwo użytkowników [8].

Po zakończeniu podłączeń zweryfikuj kompletność opisów i stan zacisków oraz potwierdź działanie aparatury ochronnej zgodnie z założonym schematem, zachowując wymaganą kolejność zasilania i funkcji ochronnych wewnątrz rozdzielnicy [1][2]. Prawidłowe oznaczenia i logiczny układ połączeń ułatwiają szybkie odłączenie niesprawnego fragmentu instalacji w sytuacji awaryjnej [3].

Podsumowanie

Skuteczne i bezpieczne podłączenie skrzynki rozdzielczej wymaga doprowadzenia zasilania do wyłącznika głównego, rozdzielenia N i PE na dedykowane listwy, prowadzenia faz przez ochronę przeciwprzepięciową oraz RCD do MCB poszczególnych obwodów, a także rzetelnego doboru zabezpieczeń do przewodów i jednoznacznego opisu grup [1][2][4][3]. Uwzględnienie układu TN-S, właściwej lokalizacji rozdzielnicy i rezerwy miejsca na rozbudowę zwiększa bezpieczeństwo oraz gotowość instalacji na przyszłe potrzeby [9][10][8][2].
